ADC - Delta-Sigma ADC Converter



Δ∑-ADC Architecture



전 게시물에서 알아본

Noise Sampling

oversampling

의 특징과 효과를 이용하여 ADC architecture를 설계할 수 있다.

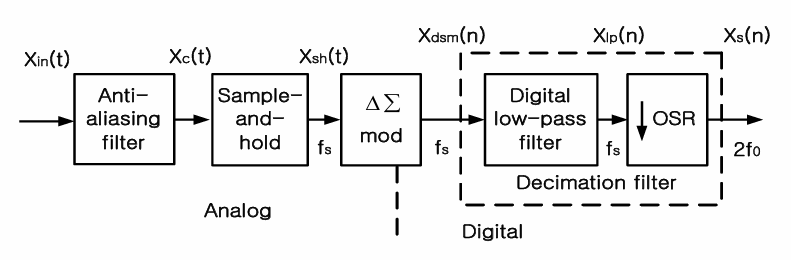

<Architecture>

1. Anti-Aliasing Filter

input singla xin(t)는 가장 먼저 anti aliasing filter를 통과하게 된다

이때 이 filter는 입력 신호의 고주파 성분을 제거하여

aliasing (신호 왜곡)을 방지한다.



2. Sample-and-Hold

filter를 거친 analog signal xc(t)는

sample-and-hold 과정을 거쳐

Quantization signal 로 생성된다.

즉, analog signal을 일정 시간 간격으로 samling하여 digital signal로의 변환의 초석을 만든다.



3. Delta-Sigma Modulator

oversampling & noise shaping을 통해

input signal을 ditial화 한다.

이때 발생하는 Quantization noise를 제거하기 위해 noise shaping 방법을 이용한다

sampling signal : xsh(t)는 modulator를 거쳐 xdsm(n)으로 변환된다.

이때 sampling 속도는 여전히 fs이다.



4. Decimation Filter

이 filter는 digital LPF, sampling 속도 감소(decimation) 의 기능을 담당한다.

digital LPF는 고주파 잡음 및 noise shaping 과정에서 발생한 noise 성분을 제거한다.

이때 sampling 속도를 줄여, OSR값이 감소된다.

결과적으로 signal bandwidth가 2f0로 변환된다.

출력 신호는 digital 형태의 low sampling 속도를 가진다.
